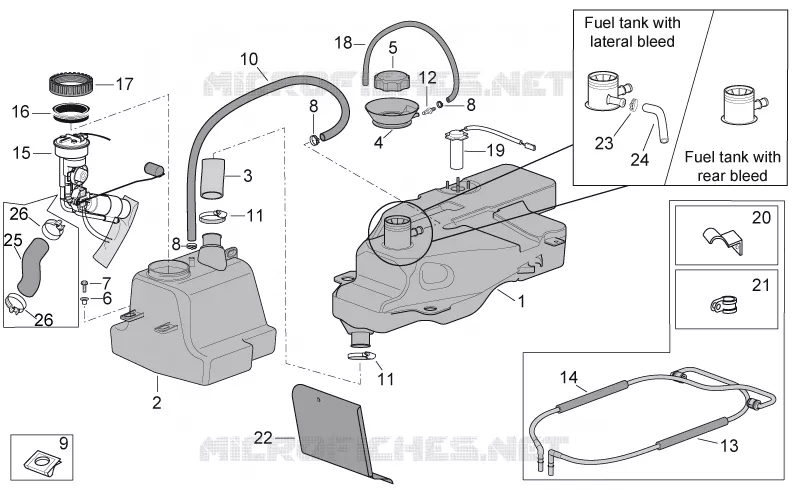

Kraftstofftank für Scarabeo von 2003

Kraftstofftank

1

Upper fuel tank

AP8149199

Nicht verfügbar

1

Upper fuel tank

AP8149596

Nicht verfügbar

2

Lower fuel tank

AP8144412

Nicht verfügbar

3

Hose

AP8149796

47,35€ Einzelpreis inkl. MwSt.

4

Fuel collector rubber

AP8144187

14,38€ Einzelpreis inkl. MwSt.

5

Fuel filler cap

AP8144343

21,73€ Einzelpreis inkl. MwSt.

6

T bush

AP8221023

3,49€ Einzelpreis inkl. MwSt.

7

Screw w/ flange M6x25

AP8152280

4,46€ Einzelpreis inkl. MwSt.

8

Hose clip D.15,5x6,6

AP8101586

6,12€ Einzelpreis inkl. MwSt.

9

Clip M6

AP8102376

Nicht verfügbar

10

Breather pipe

AP8120956

31,31€ Einzelpreis inkl. MwSt.

11

Hose clamp

AP8144590

Nicht verfügbar

12

2-way union

AP8101944

8,20€ Einzelpreis inkl. MwSt.

13

Delivery fuel pipe

AP8144434

105,11€ Einzelpreis inkl. MwSt.

14

Fuel return hose

AP8144435

92,04€ Einzelpreis inkl. MwSt.

15

Fuel pump cpl.

641135

592,07€ Einzelpreis inkl. MwSt.

16

Gasket

AP8144422

17,80€ Einzelpreis inkl. MwSt.

17

Ring nut

AP8158359

22,24€ Einzelpreis inkl. MwSt.

18

Breather pipe 4x8

AP8220263

Nicht verfügbar

19

Fuel level sensor

AP8124974

Nicht verfügbar

20

Pipe fixing plate

AP8104490

Nicht verfügbar

21

Cable-guide

AP8104451

15,98€ Einzelpreis inkl. MwSt.

22

Heat protection

AP8134861

Nicht verfügbar

23

Hose clamp D9,1*

AP8102377

4,46€ Einzelpreis inkl. MwSt.

24

Breather pipe 4x8

AP8220263

Nicht verfügbar

25

pipe L=71 mm

CM225502

Nicht verfügbar

26

Hose clamp

CM001902

Nicht verfügbar

Auf dieser Seite finden Sie die detaillierte :label MOTO GUZZI LAVERDA SCARABEO-Abbildung. Diese Explosionszeichnung ermöglicht es Ihnen, die verschiedenen Komponenten zu identifizieren, die Sie für die Wartung Ihrer Maschine benötigen, und schnell deren Original-MOTO GUZZI LAVERDA SCARABEO-Teilenummer zu finden.

Die Abbildungen sind nicht verbindlich. Bei Fragen stehen Ihnen unsere Fachleute gerne zur Verfügung. Achten Sie beim Hinzufügen eines Teils zum Warenkorb darauf, die gewünschte Menge zu bestellen. Der angezeigte Stückpreis gilt jeweils für eine Menge von 1.
