R.Kar. - Sch.bl für Breva V IE von 2007

R.Kar. - Sch.bl

1

Splash guard

GU05438730

96,26€ Einzelpreis inkl. MwSt.

1

Splash guard

883828

96,58€ Einzelpreis inkl. MwSt.

2

Door

GU05479630

15,60€ Einzelpreis inkl. MwSt.

3

Maintenance

GU05780530

24,46€ Einzelpreis inkl. MwSt.

4

Phillips screw, SWP M5x20

AP8152329

3,74€ Einzelpreis inkl. MwSt.

5

Screw w/ flange M5x9

AP8152339

3,94€ Einzelpreis inkl. MwSt.

6

Clip M5

AP8102375

4,09€ Einzelpreis inkl. MwSt.

7

Number plate holder

GU05438630

32,98€ Einzelpreis inkl. MwSt.

8

Reflector support

AP8134448

34,04€ Einzelpreis inkl. MwSt.

9

Hex socket screw M5x12

AP8152267

4,27€ Einzelpreis inkl. MwSt.

10

Rear reflector, red

AP8224164

13,32€ Einzelpreis inkl. MwSt.

11

Self-locking nut M5

AP8152306

Nicht verfügbar

12

Clip M6

GU28576591

Nicht verfügbar

13

Hex socket screw M6x14

GU98370614

2,84€ Einzelpreis inkl. MwSt.

14

Fuel pipe 5,5x10

AP8120952

Nicht verfügbar

15

Hose clamp D10,1

AP8101595

5,93€ Einzelpreis inkl. MwSt.

16

Cable-guide D8

AP8201808

5,38€ Einzelpreis inkl. MwSt.

17

Rear reflector support

AP8258253

41,09€ Einzelpreis inkl. MwSt.

18

Rear reflector, red

AP8224164

13,32€ Einzelpreis inkl. MwSt.

19

Self-locking nut M5

AP8152306

Nicht verfügbar

20

Number plate support

AP8149034

28,61€ Einzelpreis inkl. MwSt.

21

Screw w/ flange M6x16 inox

GU98210616

5,84€ Einzelpreis inkl. MwSt.

22

Self-locking nut M6

AP8152299

3,74€ Einzelpreis inkl. MwSt.

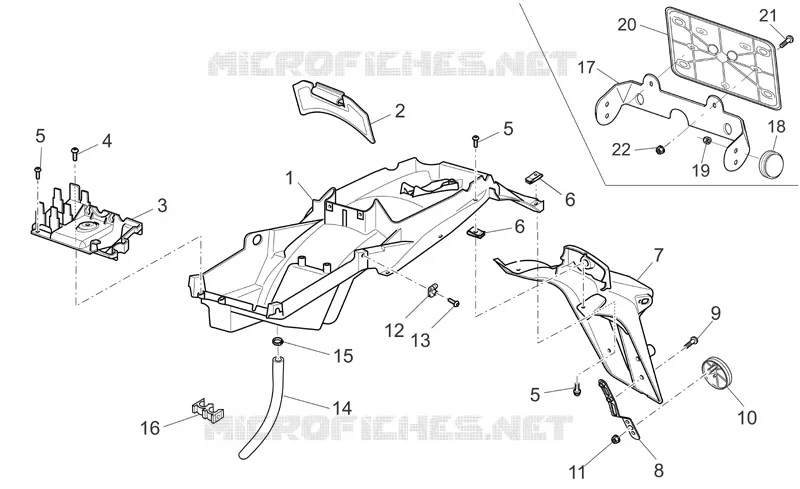

Auf dieser Seite finden Sie die detaillierte :label MOTO GUZZI LAVERDA SCARABEO-Abbildung. Diese Explosionszeichnung ermöglicht es Ihnen, die verschiedenen Komponenten zu identifizieren, die Sie für die Wartung Ihrer Maschine benötigen, und schnell deren Original-MOTO GUZZI LAVERDA SCARABEO-Teilenummer zu finden.

Die Abbildungen sind nicht verbindlich. Bei Fragen stehen Ihnen unsere Fachleute gerne zur Verfügung. Achten Sie beim Hinzufügen eines Teils zum Warenkorb darauf, die gewünschte Menge zu bestellen. Der angezeigte Stückpreis gilt jeweils für eine Menge von 1.
