Rahmen für Eldorado E4 ABS von 2016

Rahmen

1

Upper frame with i.p.

886836

Nicht verfügbar

2

Threaded rivet

AP8201755

8,54€ Einzelpreis inkl. MwSt.

3

Hex threaded insert

AP8102902

3,74€ Einzelpreis inkl. MwSt.

4

Lower frame with IP

2B000506

681,64€ Einzelpreis inkl. MwSt.

5

screw M10x30

GU98683530

Nicht verfügbar

6

Seat support

887719

67,31€ Einzelpreis inkl. MwSt.

7

Engine support connecting rod

887013

Nicht verfügbar

8

Engine support connecting rod

887086

Nicht verfügbar

9

Engine support connecting rod

887014

474,65€ Einzelpreis inkl. MwSt.

10

Bearing 25x47x12

AP8110094

8,51€ Einzelpreis inkl. MwSt.

11

Oil seal

273774

2,81€ Einzelpreis inkl. MwSt.

12

Silent block pin

887261

37,74€ Einzelpreis inkl. MwSt.

13

Hex socket screw M12x70

B063904

15,49€ Einzelpreis inkl. MwSt.

13

Hex socket screw M12x80

2B000480

5,50€ Einzelpreis inkl. MwSt.

14

Self-locking nut M6

AP8152299

3,74€ Einzelpreis inkl. MwSt.

15

Hex socket screw M6x60

GU98680360

4,15€ Einzelpreis inkl. MwSt.

16

Washer 6,4x12x1,2

GU95008306

2,34€ Einzelpreis inkl. MwSt.

17

Disc

887728

16,78€ Einzelpreis inkl. MwSt.

18

Hex socket screw M10x80

AP8150192

Nicht verfügbar

19

Threaded pin

B063307

44,21€ Einzelpreis inkl. MwSt.

20

Engine support silent-block

B063139

295,73€ Einzelpreis inkl. MwSt.

21

Hex socket screw

AP8150329

7,10€ Einzelpreis inkl. MwSt.

22

Hex socket screw M10x90

AP8150287

6,92€ Einzelpreis inkl. MwSt.

23

Hex socket screw M10x110*

AP8150040

7,82€ Einzelpreis inkl. MwSt.

24

Silent block support bracket

887491

124,02€ Einzelpreis inkl. MwSt.

25

Engine lower bracket with i.p.

887248

241,44€ Einzelpreis inkl. MwSt.

26

Engine front bracket with i.p.

887254

241,44€ Einzelpreis inkl. MwSt.

27

Engine rear bracket with i.p.

887260

241,44€ Einzelpreis inkl. MwSt.

28

Washer 13x24x2,5

GU95008313

3,07€ Einzelpreis inkl. MwSt.

29

Low self-locking nut M12*

AP8150432

4,09€ Einzelpreis inkl. MwSt.

30

Hex socket screw M12x45

B064268

7,24€ Einzelpreis inkl. MwSt.

31

Engine pin

B063088

39,84€ Einzelpreis inkl. MwSt.

32

Washer 10,2X18X2

GU95008210

2,86€ Einzelpreis inkl. MwSt.

33

Self-locking nut

AP8152301

3,94€ Einzelpreis inkl. MwSt.

34

Hex socket screw M10x20

B063938

7,28€ Einzelpreis inkl. MwSt.

35

Screw w/ flange M6x16

AP8152278

3,74€ Einzelpreis inkl. MwSt.

36

Washer 10,5x22x2,5

GU95008310

4,48€ Einzelpreis inkl. MwSt.

37

Bush

887264

15,66€ Einzelpreis inkl. MwSt.

38

Cover

978301

9,58€ Einzelpreis inkl. MwSt.

39

Mudguard sub-frame with I.P.

2B001831

113,09€ Einzelpreis inkl. MwSt.

40

Spring plate M6

254485

3,55€ Einzelpreis inkl. MwSt.

41

screw 6X20

00H02402282

Nicht verfügbar

42

Screw w/ flange M8x25

AP8152287

4,64€ Einzelpreis inkl. MwSt.

43

T bush *

AP8121114

6,22€ Einzelpreis inkl. MwSt.

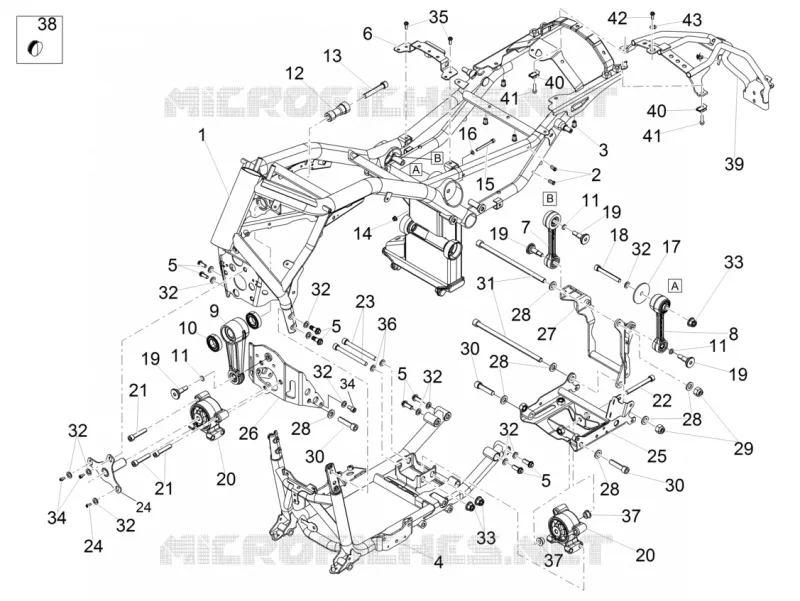

Auf dieser Seite finden Sie die detaillierte :label MOTO GUZZI LAVERDA SCARABEO-Abbildung. Diese Explosionszeichnung ermöglicht es Ihnen, die verschiedenen Komponenten zu identifizieren, die Sie für die Wartung Ihrer Maschine benötigen, und schnell deren Original-MOTO GUZZI LAVERDA SCARABEO-Teilenummer zu finden.

Die Abbildungen sind nicht verbindlich. Bei Fragen stehen Ihnen unsere Fachleute gerne zur Verfügung. Achten Sie beim Hinzufügen eines Teils zum Warenkorb darauf, die gewünschte Menge zu bestellen. Der angezeigte Stückpreis gilt jeweils für eine Menge von 1.
