Elektrische anlage II für Griso S.E. 8V E3 von 2016

Elektrische anlage II

1

Main wiring harness

978407

Nicht verfügbar

2

Battery 12V-20Ah

GU05704531

286,15€ Einzelpreis inkl. MwSt.

3

Wiring

GU32748010

109,58€ Einzelpreis inkl. MwSt.

4

Rubber fuse box

AP8112811

14,00€ Einzelpreis inkl. MwSt.

5

Fuse 30A

GU28742562

Nicht verfügbar

6

Ground-battery lead

GU06747900

42,29€ Einzelpreis inkl. MwSt.

7

Relay 12V-30A

AP8224462

26,47€ Einzelpreis inkl. MwSt.

8

Rubber spacer *

AP8220283

4,43€ Einzelpreis inkl. MwSt.

9

Injection relay

AP8124869

Nicht verfügbar

10

Relay rubber

AP8220546

5,74€ Einzelpreis inkl. MwSt.

11

Fuse 3A

977769

Nicht verfügbar

11

Fuse 20A

977773

6,08€ Einzelpreis inkl. MwSt.

11

Fuse 15A

977772

7,21€ Einzelpreis inkl. MwSt.

12

Bracket

GU06746300

11,11€ Einzelpreis inkl. MwSt.

13

Screw w/ flange M5x9

AP8152339

3,94€ Einzelpreis inkl. MwSt.

14

Clip M5

AP8102375

4,09€ Einzelpreis inkl. MwSt.

15

Bracket

GU06477000

10,49€ Einzelpreis inkl. MwSt.

16

Hex socket screw

GU98682215

4,34€ Einzelpreis inkl. MwSt.

17

Hose clamp 2,4x92

GU49609601

2,74€ Einzelpreis inkl. MwSt.

17

Hose clamp 3,6x20,6

GU14609650

2,84€ Einzelpreis inkl. MwSt.

18

Washer 8,4x15x1,7

GU95129131

3,06€ Einzelpreis inkl. MwSt.

19

Nut M8x1,25

GU92609408

3,07€ Einzelpreis inkl. MwSt.

20

Hose clamp

GU06609600

4,37€ Einzelpreis inkl. MwSt.

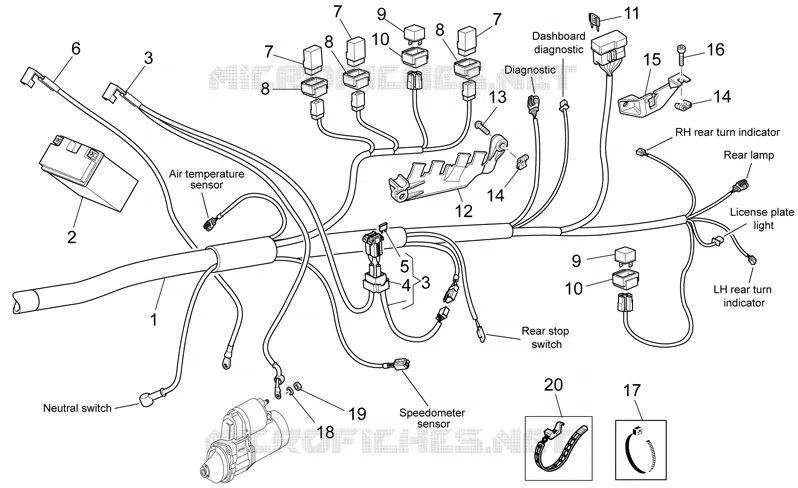

Auf dieser Seite finden Sie die detaillierte :label MOTO GUZZI LAVERDA SCARABEO-Abbildung. Diese Explosionszeichnung ermöglicht es Ihnen, die verschiedenen Komponenten zu identifizieren, die Sie für die Wartung Ihrer Maschine benötigen, und schnell deren Original-MOTO GUZZI LAVERDA SCARABEO-Teilenummer zu finden.

Die Abbildungen sind nicht verbindlich. Bei Fragen stehen Ihnen unsere Fachleute gerne zur Verfügung. Achten Sie beim Hinzufügen eines Teils zum Warenkorb darauf, die gewünschte Menge zu bestellen. Der angezeigte Stückpreis gilt jeweils für eine Menge von 1.
