Zylinderkopf und Ventile II für Breva V IE von 2006

Zylinderkopf und Ventile II

1

RH head assy w/h valve

976349

Nicht verfügbar

2

LH head assy with valve

976348

Nicht verfügbar

3

Cover

976068

14,52€ Einzelpreis inkl. MwSt.

4

Washer

969973

Nicht verfügbar

5

Exhaust valve

GU05036131

Nicht verfügbar

6

Intake valve

GU05036030

66,17€ Einzelpreis inkl. MwSt.

7

Snap ring

GU90353016

2,84€ Einzelpreis inkl. MwSt.

8

O-ring 8,73x1,78-viton

224202

7,08€ Einzelpreis inkl. MwSt.

9

Pin 11,8X10

825597

4,27€ Einzelpreis inkl. MwSt.

10

Lower cup 14,2x32x5

GU01037030

28,18€ Einzelpreis inkl. MwSt.

10

Lower cup 14,2x32x7

976181

28,18€ Einzelpreis inkl. MwSt.

11

Outer spring

GU37037405

Nicht verfügbar

12

Inner spring

GU37037605

21,80€ Einzelpreis inkl. MwSt.

13

Upper cup

GU01038060

40,27€ Einzelpreis inkl. MwSt.

14

Valve half-cone

GU01038160

8,63€ Einzelpreis inkl. MwSt.

15

Oil plug

GU12022600

42,71€ Einzelpreis inkl. MwSt.

16

O-ring 20,24X2,62

GU90706203

3,22€ Einzelpreis inkl. MwSt.

17

Rubber spacer

GU05025331

19,25€ Einzelpreis inkl. MwSt.

18

Bushing 5,2x7x6

GU91110506

Nicht verfügbar

19

Stud bolt

GU96508040

15,74€ Einzelpreis inkl. MwSt.

20

Gasket

976087

Nicht verfügbar

21

Hex socket screw M5x16

AP8152268

3,74€ Einzelpreis inkl. MwSt.

22

LH.Rocker arm support

976153

101,40€ Einzelpreis inkl. MwSt.

23

Nut M10X1,5

GU92603010

Nicht verfügbar

24

Washer 10,5X21X1

GU14018400

3,07€ Einzelpreis inkl. MwSt.

25

RH rocker arm assy

GU14030201

181,80€ Einzelpreis inkl. MwSt.

26

LH rocker arm assy

GU14030401

181,80€ Einzelpreis inkl. MwSt.

27

Bushing 15x18x43

GU91111511

32,16€ Einzelpreis inkl. MwSt.

28

Adjuster screw

GU17034050

17,41€ Einzelpreis inkl. MwSt.

29

Nut

GU10034100

15,49€ Einzelpreis inkl. MwSt.

30

Spring

GU94322215

13,57€ Einzelpreis inkl. MwSt.

31

Washer 15,2x26x1

GU90118152

Nicht verfügbar

32

Washer 15,2x26x0,5

GU10032700

Nicht verfügbar

33

Rocker shaft

GU12031800

Nicht verfügbar

34

Hex screw

GU98084316

3,01€ Einzelpreis inkl. MwSt.

35

Washer 6,5x11x2

GU95120065

2,84€ Einzelpreis inkl. MwSt.

36

Head cover

GU06023500

Nicht verfügbar

37

Insert

GU06941000

15,76€ Einzelpreis inkl. MwSt.

38

Cover gasket

976139

Nicht verfügbar

39

screw M6x50

GU05025932

10,03€ Einzelpreis inkl. MwSt.

40

Washer 10,5X18X0,8

GU95129180

2,84€ Einzelpreis inkl. MwSt.

41

screw

976144

35,64€ Einzelpreis inkl. MwSt.

42

Valve stem seal D8

976107

14,47€ Einzelpreis inkl. MwSt.

43

RH.Rocker arm support

976152

97,80€ Einzelpreis inkl. MwSt.

44

screw M6x35

GU05025931

18,29€ Einzelpreis inkl. MwSt.

45

Spark plug cover

GU06023400

Nicht verfügbar

46

Bushing 6,2x8,4x17,2

GU91120617

Nicht verfügbar

47

Washer 14,2x31x1

GU13037200

4,90€ Einzelpreis inkl. MwSt.

48

Washer 14,2x31x0,3

GU14037300

Nicht verfügbar

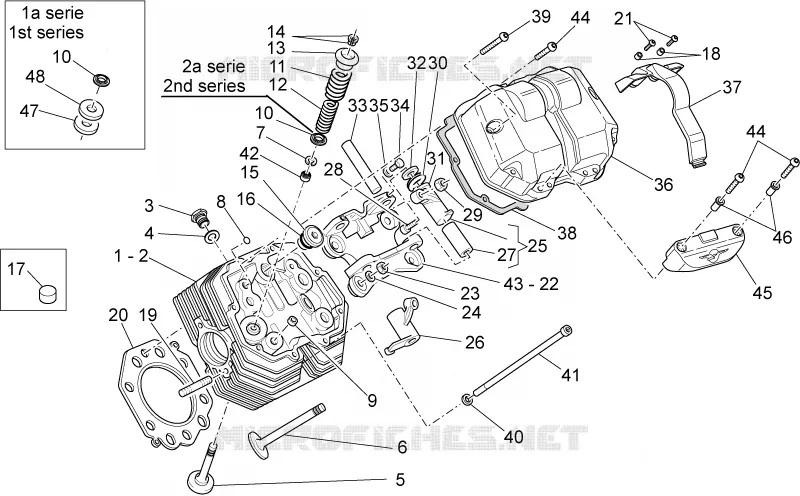

Auf dieser Seite finden Sie die detaillierte :label MOTO GUZZI LAVERDA SCARABEO-Abbildung. Diese Explosionszeichnung ermöglicht es Ihnen, die verschiedenen Komponenten zu identifizieren, die Sie für die Wartung Ihrer Maschine benötigen, und schnell deren Original-MOTO GUZZI LAVERDA SCARABEO-Teilenummer zu finden.

Die Abbildungen sind nicht verbindlich. Bei Fragen stehen Ihnen unsere Fachleute gerne zur Verfügung. Achten Sie beim Hinzufügen eines Teils zum Warenkorb darauf, die gewünschte Menge zu bestellen. Der angezeigte Stückpreis gilt jeweils für eine Menge von 1.
