1
Hubraum
850
2
Modell
LE-MANS
3
Jahr
1982
4
Ausstattung
Le Mans III
5
Ersatzteilkatalog
Elektrische Anlage
6

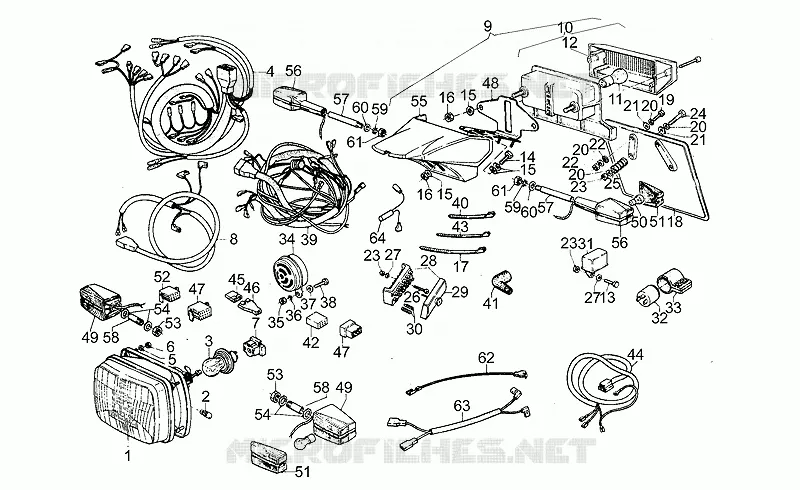

Explosionszeichnung
Ersatzteilkatalog
Verkl.-Windschutzscheibe
von
Vorderradgabel
Elektrische Anlage
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
16
16
17
18
19
20
20
20
20
21
21
22
22
23
23
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
48
49
49
50
51
51
52
53
53
54
54
55
56
56
57
57
58
58
59
59
60
60
61
61
62
63
64
1
Headlight
GU28740560
Nicht verfügbar
1
Cpl headlightsteering headligh
GU28740530
Nicht verfügbar
2
Lamp
GU93450119
Nicht verfügbar
3
Lamp 12V-55/60W
GU93450232
Nicht verfügbar
4
Dashboard cable
GU28747250
Nicht verfügbar
5
Notched washer
GU95021105
3,07€ Einzelpreis inkl. MwSt.
6
Nut
GU92602205
Nicht verfügbar
7
Lampholder
GU14756255
Nicht verfügbar
8
Headlight wiring w/harness
GU14747455
11,40€ Einzelpreis inkl. MwSt.
9
Taillight assy
GU19740900
Nicht verfügbar
10
Taillight
GU65740900
Nicht verfügbar
11
Lamp
GU93450224
9,32€ Einzelpreis inkl. MwSt.
12
Taillight lens
GU65741700
Nicht verfügbar
13
screw
GU98054214
Nicht verfügbar
14
Hex screw
GU98054316
Nicht verfügbar
15
Washer 5,3x10x0,5
GU95100121
Nicht verfügbar
16
Nut
GU92602206
3,53€ Einzelpreis inkl. MwSt.
17
Hose clamp 3,6x20,6
GU14609650
2,84€ Einzelpreis inkl. MwSt.
18
Plate holder support
GU14474651
Nicht verfügbar
18
Number plate holder
GU14474650
Nicht verfügbar
19
screw
GU98052220
Nicht verfügbar
20
Washer 5,25x14x1,5
GU95100059
3,42€ Einzelpreis inkl. MwSt.
21
Spacer
GU90716057
Nicht verfügbar
22
Spacer
GU90716067
Nicht verfügbar
23
Nut
GU92630105
3,55€ Einzelpreis inkl. MwSt.
24
screw
GU98052240
Nicht verfügbar
25
Pad
GU14474750
Nicht verfügbar
26
screw
GU98202530
Nicht verfügbar
27
Washer
GU95000205
2,81€ Einzelpreis inkl. MwSt.
28
Rubber fuse box
GU17743000
Nicht verfügbar
29
Cover
GU17743100
Nicht verfügbar
30
Fuse 16A
GU17742550
Nicht verfügbar
31
Starter relay
GU19732500
Nicht verfügbar
32
Flasher unit
GU17750520
Nicht verfügbar
33
Block
GU17751200
Nicht verfügbar
34
Horn
GU14743700
Nicht verfügbar
35
Nut
GU92602208
Nicht verfügbar
36
Spring washer
GU95021108
2,96€ Einzelpreis inkl. MwSt.
37
Washer
GU95007208
Nicht verfügbar
38
screw
GU98074420
Nicht verfügbar
39
Electrical system
GU14747155
Nicht verfügbar
40
Hose clamp 3,6x20,6
GU14609650
2,84€ Einzelpreis inkl. MwSt.
41
Cap
GU12735100
Nicht verfügbar
42
Connector 15 vie
GU14756151
Nicht verfügbar
43
Hose clamp 2,4x92
GU49609601
2,74€ Einzelpreis inkl. MwSt.
44
Taillight wiring harn.
GU28747350
Nicht verfügbar
45
4-way connector
GU17755860
Nicht verfügbar
46
Cap
GU17755760
Nicht verfügbar
47
Cap
GU17756000
Nicht verfügbar
48
Maintenance
GU19741200
Nicht verfügbar
49
Rear turn indicator
GU28751650
Nicht verfügbar
50
Lamp
GU93450129
Nicht verfügbar
51
Turn indicator lens
GU28753750
Nicht verfügbar
52
Connector 12 vie
GU19723100
Nicht verfügbar
53
Nut
GU92602210
Nicht verfügbar
54
Washer
GU95100308
Nicht verfügbar
55
Taillight body
GU19741000
Nicht verfügbar
56
Rear turn indicator
GU28751650
Nicht verfügbar
57
Rear turn indicator supp.
GU28751750
Nicht verfügbar
58
Front turn signal support
GU28731350
Nicht verfügbar
59
Notched washer
GU95021110
Nicht verfügbar
60
Washer
GU95007210
3,62€ Einzelpreis inkl. MwSt.
61
Nut
GU92602410
2,70€ Einzelpreis inkl. MwSt.
62
Fuse cable
GU17757240
Nicht verfügbar
63
Wiring
GU18720150
Nicht verfügbar
64
Resistor Module
GU28727200
Nicht verfügbar

Auf dieser Seite finden Sie die detaillierte :label MOTO GUZZI LAVERDA SCARABEO-Abbildung. Diese Explosionszeichnung ermöglicht es Ihnen, die verschiedenen Komponenten zu identifizieren, die Sie für die Wartung Ihrer Maschine benötigen, und schnell deren Original-MOTO GUZZI LAVERDA SCARABEO-Teilenummer zu finden.


Die Abbildungen sind nicht verbindlich. Bei Fragen stehen Ihnen unsere Fachleute gerne zur Verfügung. Achten Sie beim Hinzufügen eines Teils zum Warenkorb darauf, die gewünschte Menge zu bestellen. Der angezeigte Stückpreis gilt jeweils für eine Menge von 1.
