Gehäuse I für V9 Roamer E4 von 2017

Gehäuse I

1

Pan oil

1A004550

314,54€ Einzelpreis inkl. MwSt.

2

Sump gasket

1A005211

Nicht verfügbar

3

Joint

GU19003800

Nicht verfügbar

4

Hose union

1A006047

7,34€ Einzelpreis inkl. MwSt.

5

Crinkle washer D15 F8,4 S1,5 - INOX

658837

4,56€ Einzelpreis inkl. MwSt.

6

Nut M8x1,25

GU92606208

2,78€ Einzelpreis inkl. MwSt.

7

Flanged nut M10x1

1A006656

5,99€ Einzelpreis inkl. MwSt.

8

Flat washer

1A006655

3,71€ Einzelpreis inkl. MwSt.

9

Pin

GU19018920

6,80€ Einzelpreis inkl. MwSt.

10

Stud bolt

1A004530

12,31€ Einzelpreis inkl. MwSt.

11

Plug M14x1,5

831135

9,18€ Einzelpreis inkl. MwSt.

12

Stud bolt

GU96451430

7,39€ Einzelpreis inkl. MwSt.

13

Oil load plug

883826

41,58€ Einzelpreis inkl. MwSt.

14

Bushing

GU19015020

11,87€ Einzelpreis inkl. MwSt.

15

Gasket ring

886365

67,57€ Einzelpreis inkl. MwSt.

16

Stud bolt

GU96508055

11,68€ Einzelpreis inkl. MwSt.

17

Long head stud bolt

1A006283

35,82€ Einzelpreis inkl. MwSt.

18

Short head stud bolt

1A006284

35,82€ Einzelpreis inkl. MwSt.

19

Central head stud bolt

1A006860

35,82€ Einzelpreis inkl. MwSt.

20

Locating dowel

484993

3,19€ Einzelpreis inkl. MwSt.

21

Coupled crankcase

1A0069335

Nicht verfügbar

22

Oil unload plug M10x1

GU31003766

19,81€ Einzelpreis inkl. MwSt.

23

Gasket

GU10528900

7,20€ Einzelpreis inkl. MwSt.

24

Hex socket screw M6x25

GU98682325

3,07€ Einzelpreis inkl. MwSt.

25

O-ring 28,24x2,62

GU90706281

7,24€ Einzelpreis inkl. MwSt.

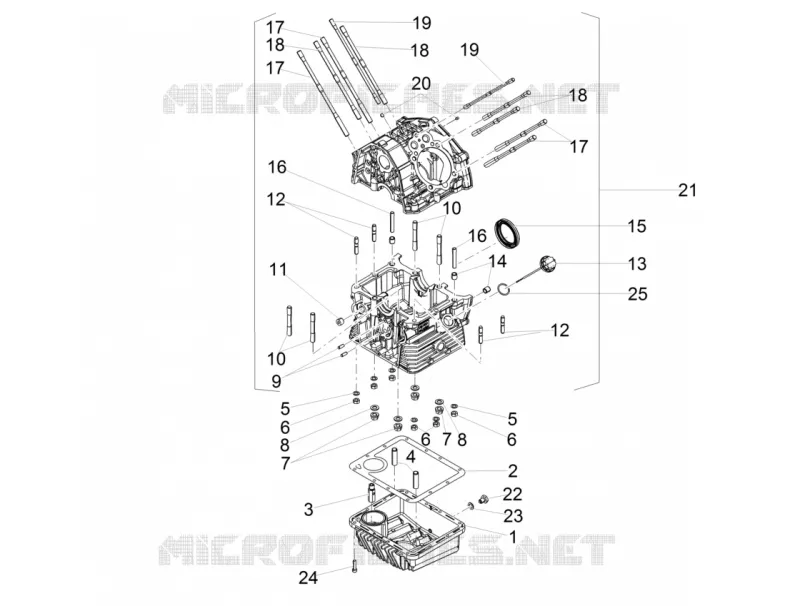

Auf dieser Seite finden Sie die detaillierte :label MOTO GUZZI LAVERDA SCARABEO-Abbildung. Diese Explosionszeichnung ermöglicht es Ihnen, die verschiedenen Komponenten zu identifizieren, die Sie für die Wartung Ihrer Maschine benötigen, und schnell deren Original-MOTO GUZZI LAVERDA SCARABEO-Teilenummer zu finden.

Die Abbildungen sind nicht verbindlich. Bei Fragen stehen Ihnen unsere Fachleute gerne zur Verfügung. Achten Sie beim Hinzufügen eines Teils zum Warenkorb darauf, die gewünschte Menge zu bestellen. Der angezeigte Stückpreis gilt jeweils für eine Menge von 1.
